Semana 11

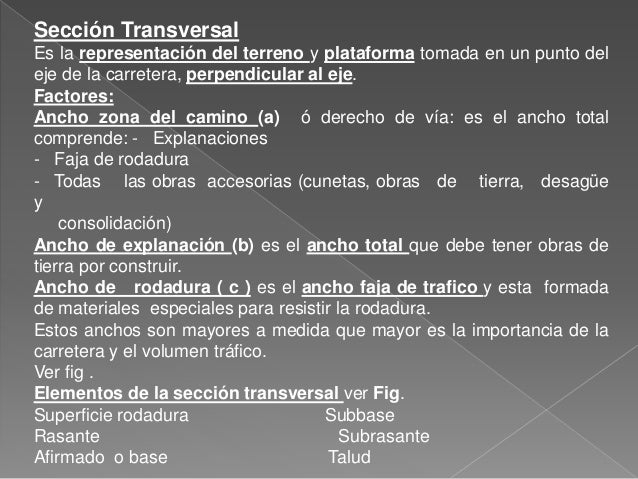

Sección Transversal Es la representación del terreno y plataforma tomada en un punto del eje de la carretera, perpendicula...FACTORES
Elementos de la sección trasversal
Secciones típicas
Secciones típicas

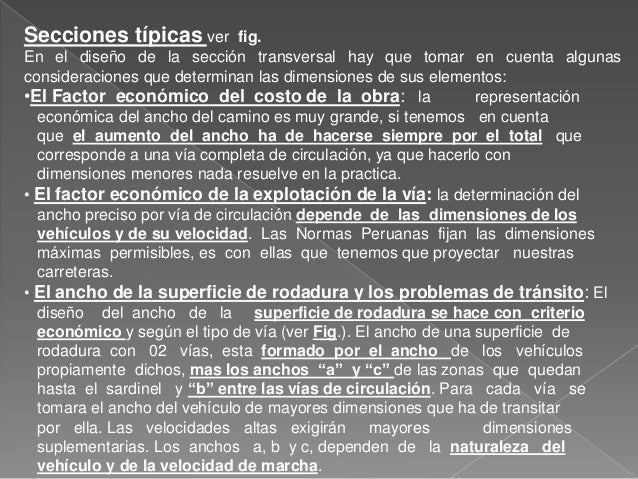

Secciones típicas ver fig. En el diseño de la sección transversal hay que tomar en cuenta algunas consideraciones que dete...

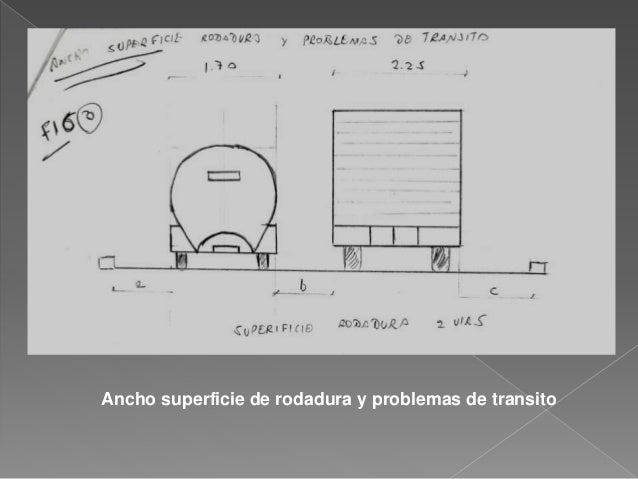

Ancho superficie de rodadura y problemas de transito

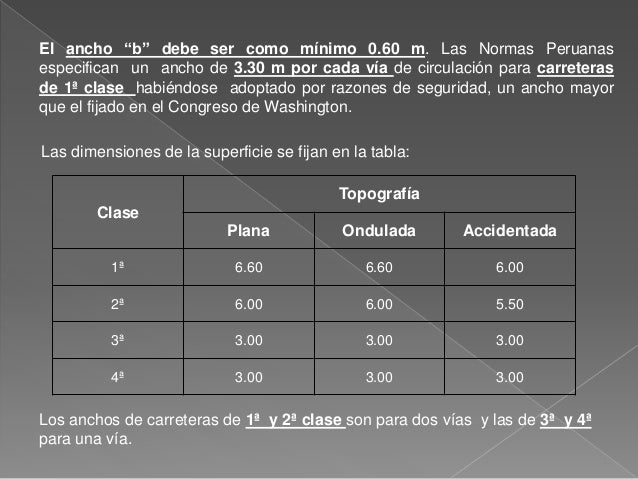

Las dimensiones de la superficie se fijan en la tabla: Clase Topografía Plana Ondulada Accidentada 1ª 6.60 6.60 6.00 2ª 6....

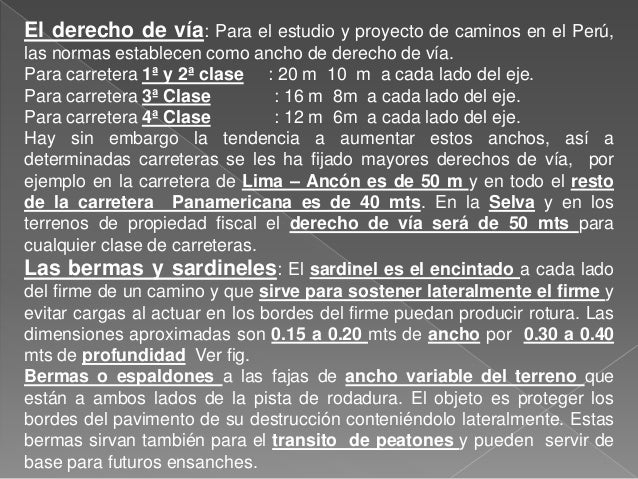

El derecho de vía: Para el estudio y proyecto de caminos en el Perú, las normas establecen como ancho de derecho de vía. P...

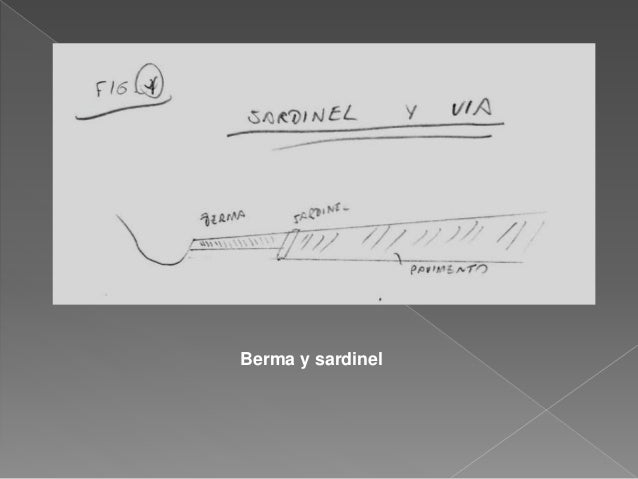

Berma y sardinel

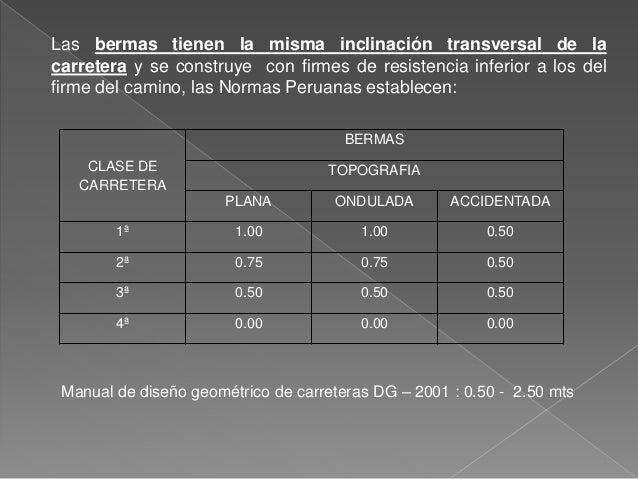

Las bermas tienen la misma inclinación transversal de la carretera y se construye con firmes de resistencia inferior a los...

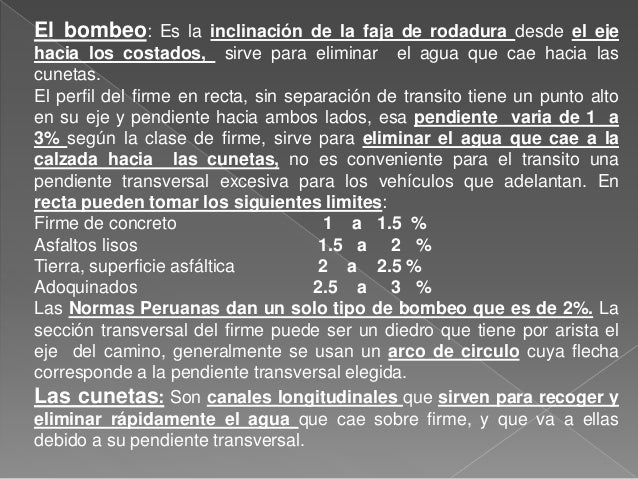

El bombeo: Es la inclinación de la faja de rodadura desde el eje hacia los costados, sirve para eliminar el agua que cae h...
Cunetas

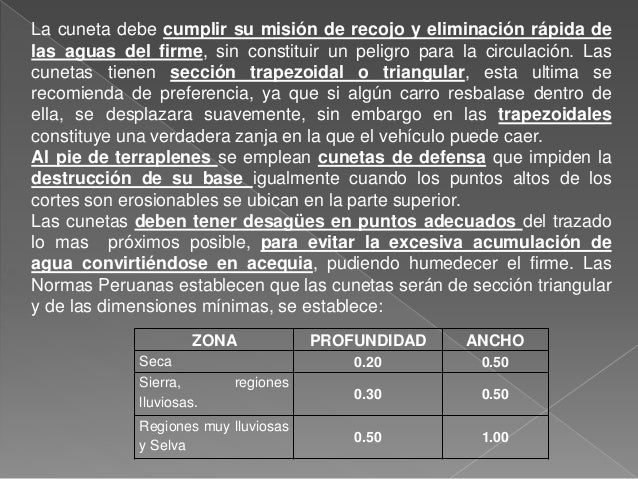

La cuneta debe cumplir su misión de recojo y eliminación rápida de las aguas del firme, sin constituir un peligro para la ...
Pendientes mínimas 0.2% para cunetas revestidas 0.5% para cunetas sin revestir El ancho se mide desde el borde de la berma...

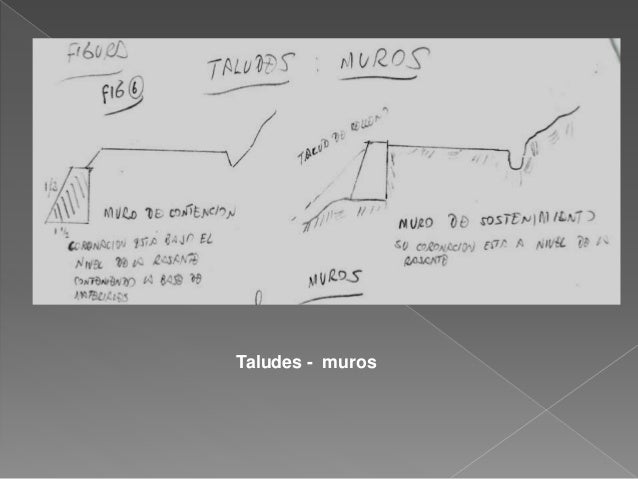

Taludes - muros

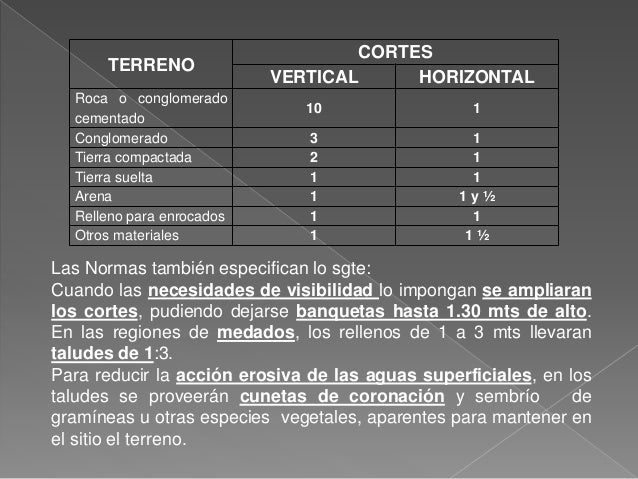

TERRENO CORTES VERTICAL HORIZONTAL Roca o conglomerado cementado 10 1 Conglomerado 3 1 Tierra compactada 2 1 Tierra suelta...

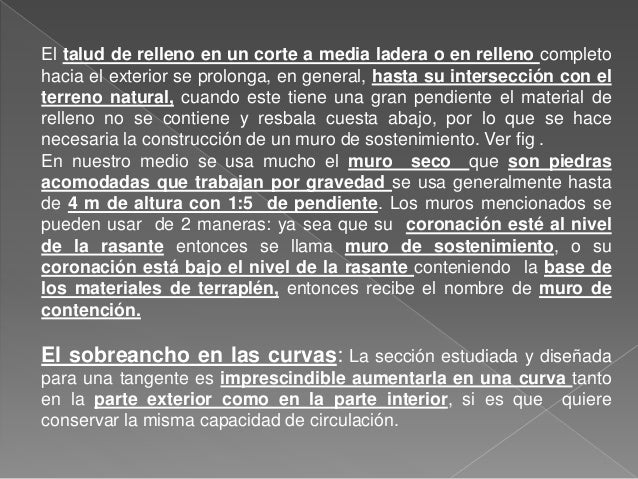

El talud de relleno en un corte a media ladera o en relleno completo hacia el exterior se prolonga, en general, hasta su i...

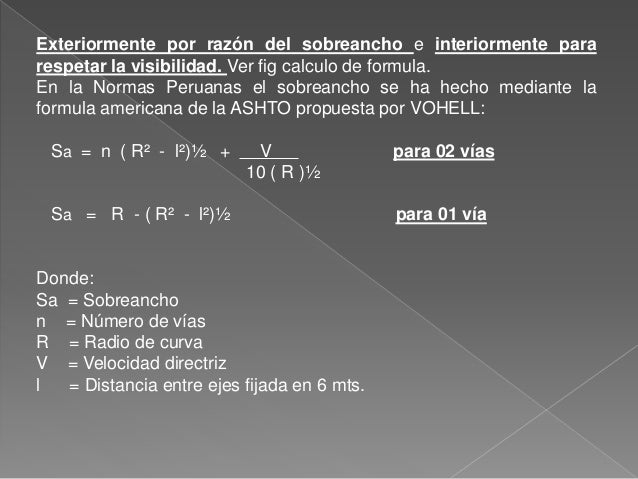

Exteriormente por razón del sobreancho e interiormente para respetar la visibilidad. Ver fig calculo de formula. En la Nor...

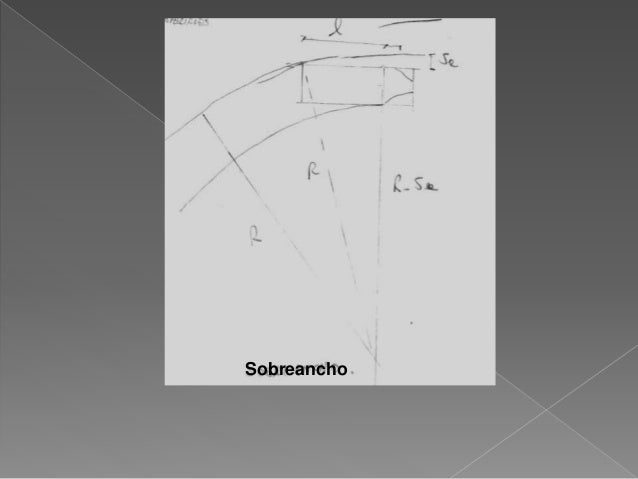

Sobreancho

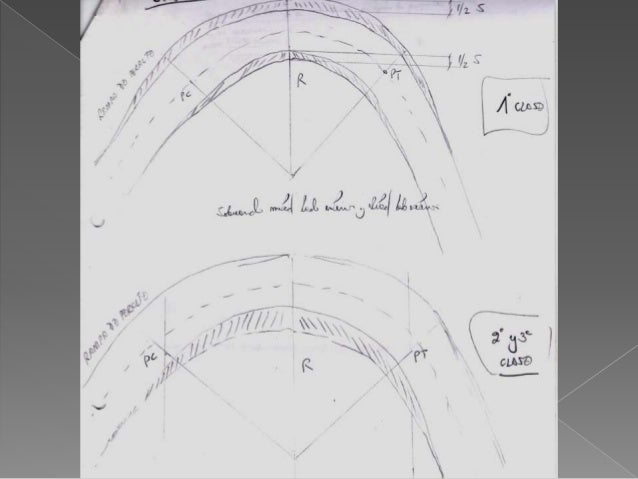

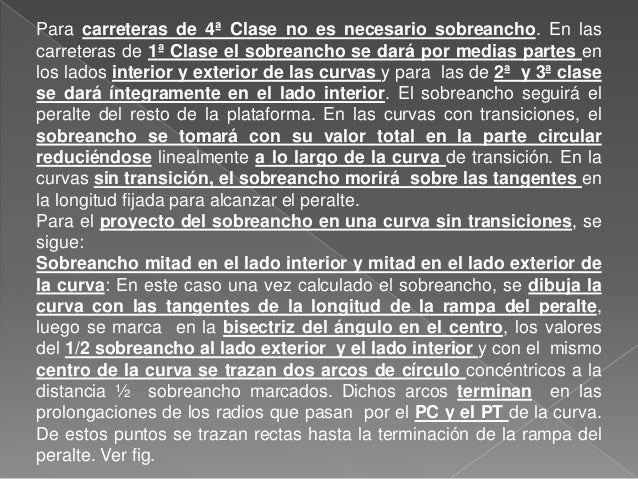

Para carreteras de 4ª Clase no es necesario sobreancho. En las carreteras de 1ª Clase el sobreancho se dará por medias par...

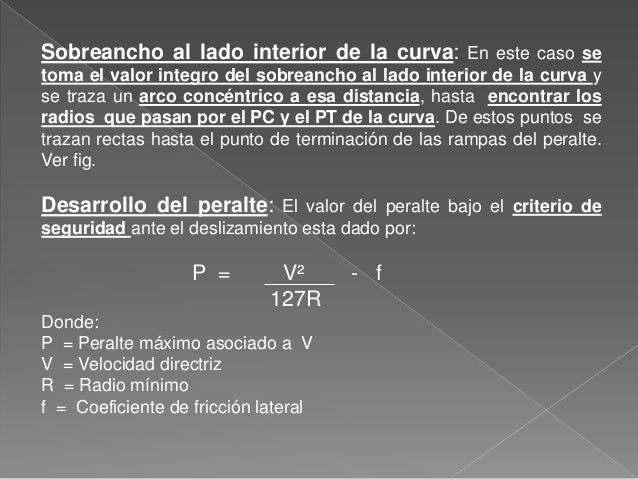

Sobreancho al lado interior de la curva: En este caso se toma el valor integro del sobreancho al lado interior de la curva...

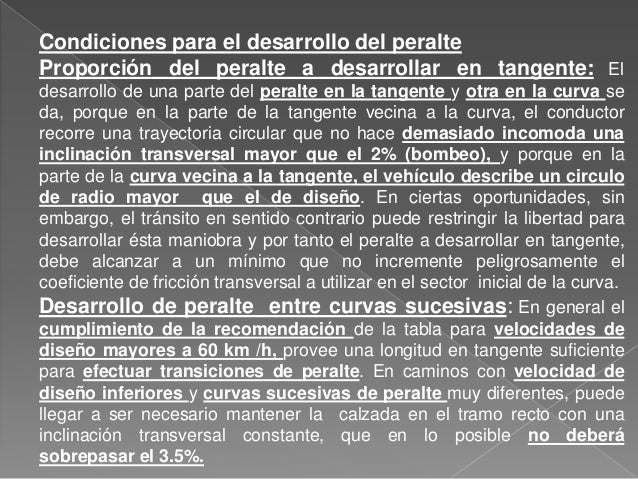

Condiciones para el desarrollo del peralte Proporción del peralte a desarrollar en tangente: El desarrollo de una parte de...

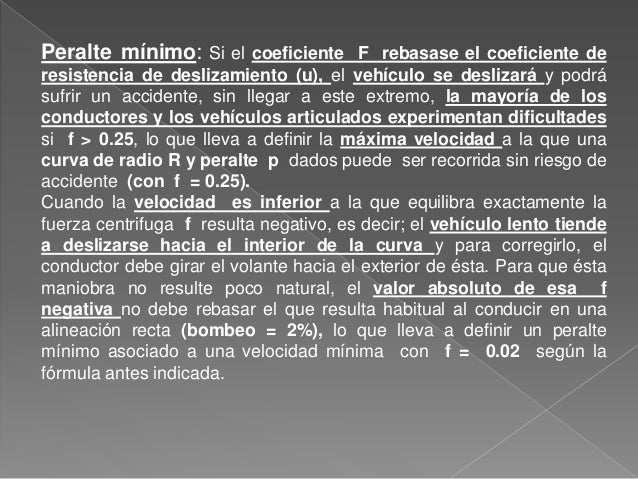

Peralte mínimo: Si el coeficiente F rebasase el coeficiente de resistencia de deslizamiento (u), el vehículo se deslizará ...

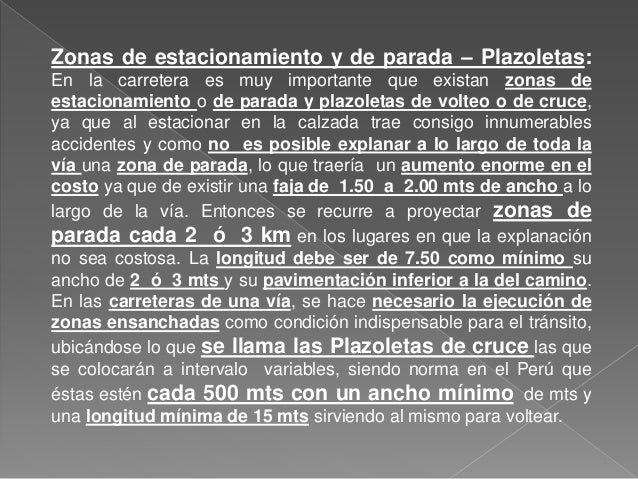

Zonas de estacionamiento y de parada – Plazoletas: En la carretera es muy importante que existan zonas de estacionamiento ...

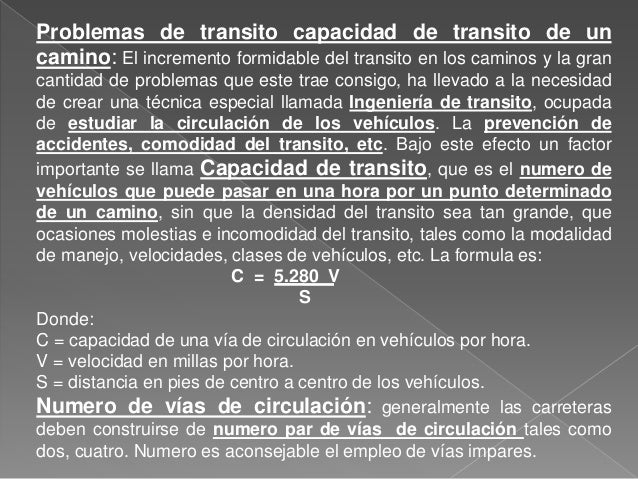

Problemas de transito capacidad de transito de un camino: El incremento formidable del transito en los caminos y la gran c...
COMPETENCIAS REFERENCIALES DE Mc CAULEY SER UNA PERSONA DE MUCHOS RECURSOS: SABER ADAPTARSE A LOS CAMBIOS Y SITUACIONES AM...
